东莞德讯智控为某齿轮箱厂定制消声室项目案例
项目背景
东莞某齿轮箱制造商在 2021 年面临新能源汽车传动系统升级需求，需建立高精度 NVH 测试平台，解决传统齿轮箱测试中存在的噪声数据失真与测试效率低下问题，以满足国际车企客户对传动系统噪声≤65dB (A) 的严苛要求。
客户痛点
现有车间开放式测试环境本底噪声达 75dB (A)，无法准确测量齿轮箱啮合噪声
人工 subjective 评价方式误差率超 20%，导致 5% 产品因异响问题被客户退货
每年因噪声问题产生的返工成本高达 800 万元
德讯解决方案

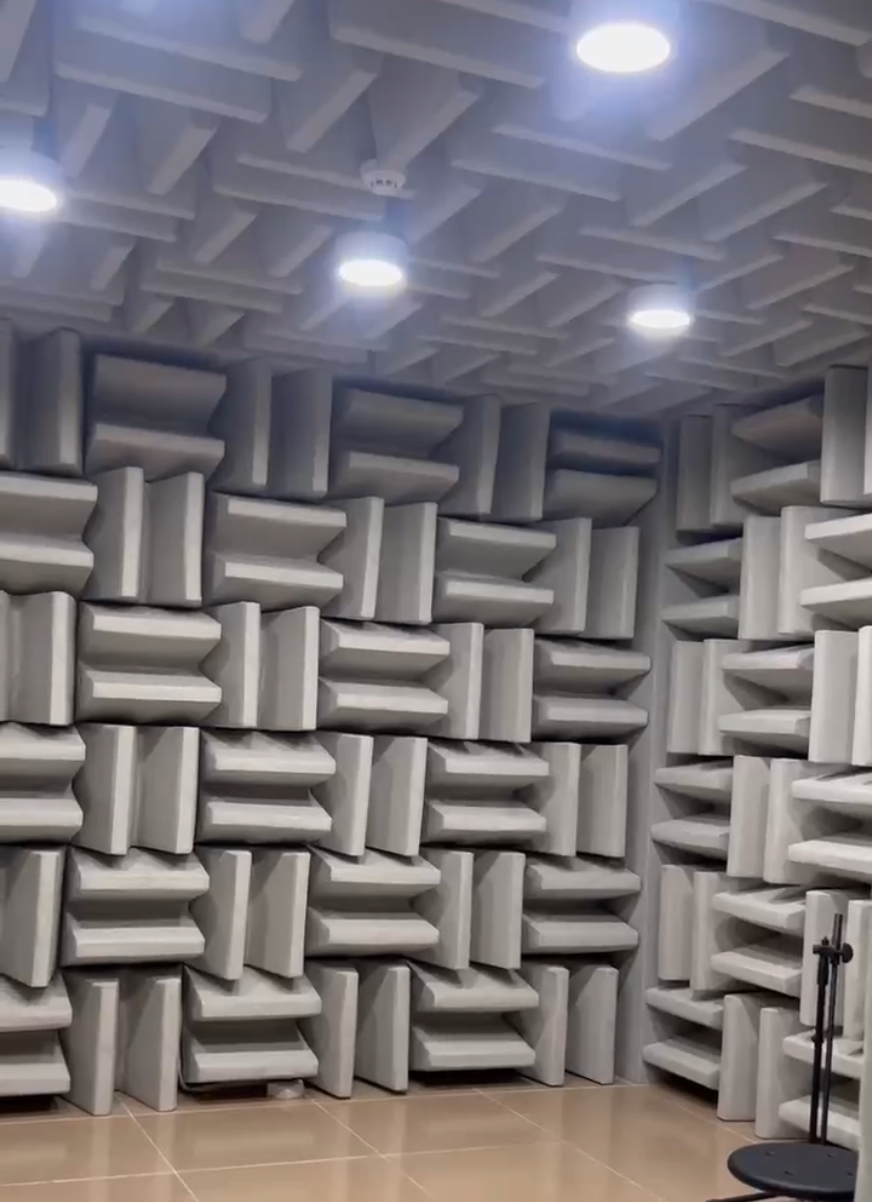

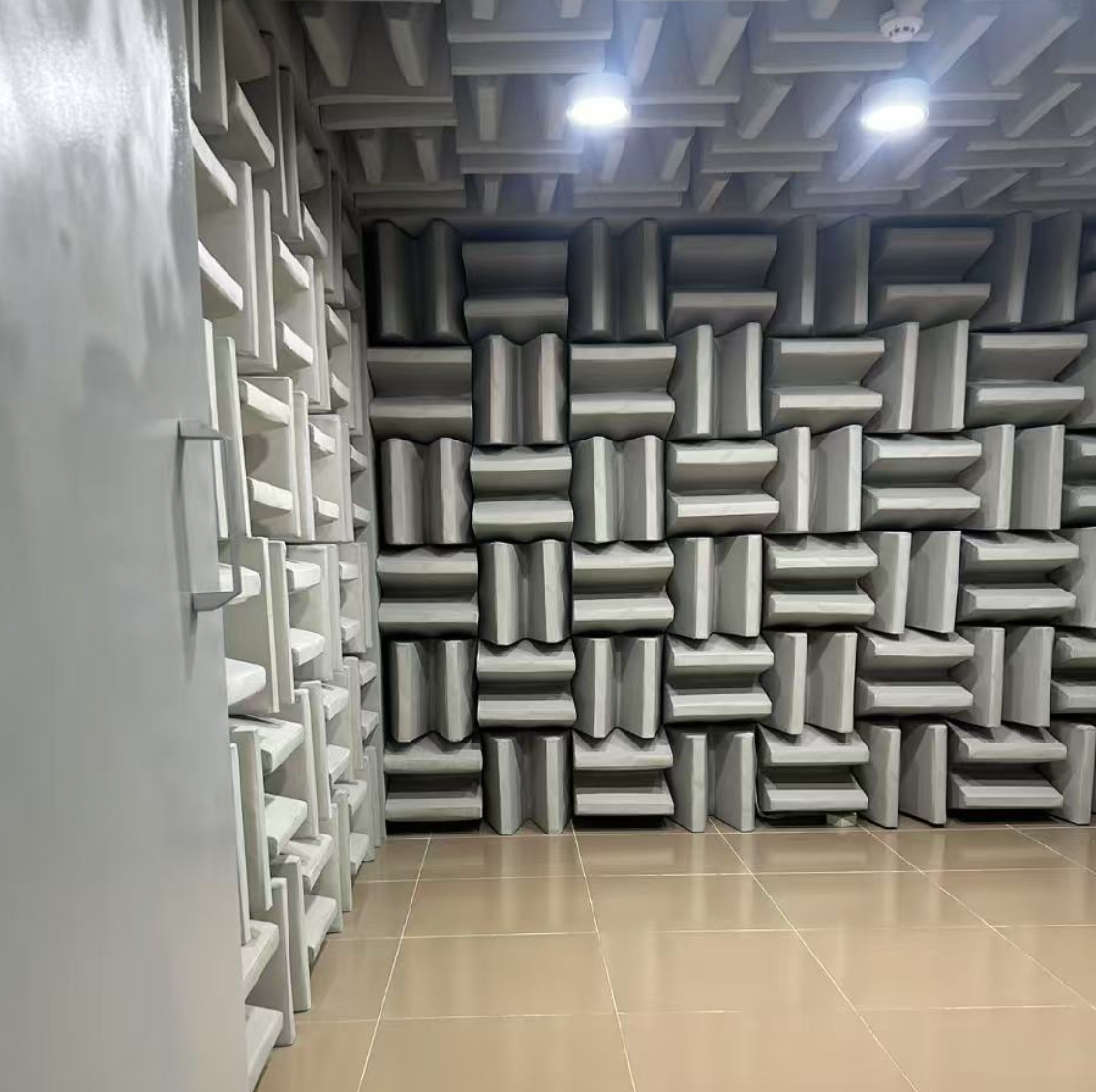

定制化消声室设计
技术指标 参数值 行业对比
净尺寸 8m×6m×5m 满足 3 吨级变速箱测试空间需求
本底噪声 ≤18dB(A) 优于国标 GB/T 6882-2008 0.5 级要求
截止频率 50Hz 覆盖齿轮箱 100Hz-10kHz 噪声测试频段
测试系统集成
配置德讯 DJ-NVH-008多通道测试仪，同步采集 10路振动与声压信号
开发齿轮箱专项测试软件，实现传递误差分析与声功率级自动计算
搭建远程监控平台，支持客户实时查看测试数据与 3D 声源云图
实施成果
测试精度提升：噪声测试重复性误差从 ±3dB 降至 ±0.5dB
研发周期缩短：通过模态分析定位箱体共振点，设计优化周期从 4 周压缩至 7 天
成本节约：量产阶段噪声不良率从 5% 降至 0.3%，年节省成本 640 万元
客户认证加速：凭借标准化测试数据，顺利通过大众、特斯拉等客户的 QMS 审核
