工作原理

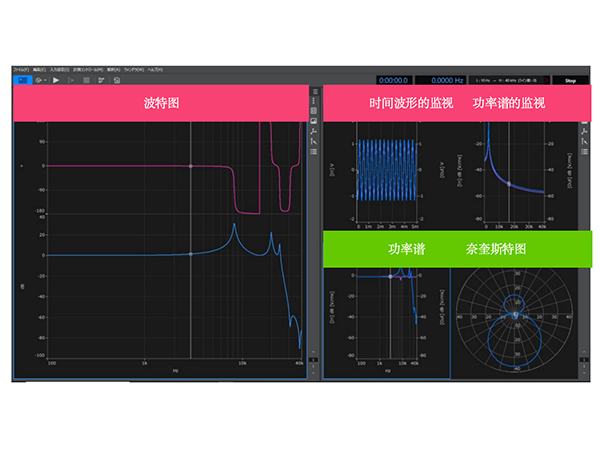

本设备运用先进的声学测量原理与信号处理技术。通过高精度的麦克风阵列采集电机在负载运行时产生的噪声信号，这些信号随后被传输至专业的数据采集与分析系统。系统利用复杂的算法对采集到的信号进行处理，去除环境噪声等干扰因素，分离出电机负载噪声成分，并对其进行频谱分析、声压级计算等一系列操作，最终得出准确反映电机负载噪声特性的各项参数。
产品特点
1. 高精度测量：采用国际领先水平的声学传感器，结合优化的信号处理算法，确保噪声测量精度达到 ±0.5dB (A)，为用户提供可靠的数据。
2. 宽负载范围适应：可灵活调节负载大小，适应不同功率等级电机的测试需求，负载调节范围从额定负载的 10% 至 150%，满足多样化测试场景。
3. 多参数同步测量：不仅能测量噪声，还可同步测量电机的转速、扭矩、振动等参数，全面反映电机运行状态，为综合分析提供丰富数据。
4. 便捷操作界面：配备直观易懂的人机交互界面，操作简便，即使非专业人员也能快速上手。测试流程可通过一键式操作启动，大大提高测试效率。
5. 数据管理与分析功能强大：内置专业的数据管理软件，可自动存储、分析测试数据，生成详细的测试报告，报告格式可根据用户需求定制。支持数据导出，方便与其他分析软件协同工作。
6. 稳定可靠性能：设备整体结构经过精心设计，采用高品质材料制造，具备出色的抗干扰能力与长期稳定性，可适应恶劣的工业测试环境，减少设备故障，降低维护成本。
技术参数
1. 噪声测量范围：30dB(A) - 130dB(A)
2. 测量精度：±0.5dB(A)
3. 频率分析范围：20Hz - 20kHz
4. 负载调节方式：电子无级调节
5. 负载调节范围：额定负载的 10% - 150%
6. 转速测量精度：±0.1%
7. 扭矩测量精度：±0.5%
8. 振动测量范围：0.1m/s² - 100m/s²
9. 振动测量精度：±5%
10. 数据采集频率：更高可达 10kHz
11. 显示方式：14寸彩色屏
12. 数据存储容量：1TB（可扩展）
13. 电源要求：AC 220V ± 10%，50Hz/60Hz
设备组成
1. 噪声采集系统：包含多个高精度麦克风，按照优化的阵列布局安装，确保全面、准确地采集电机噪声信号。麦克风具备高灵敏度、宽频率响应范围以及良好的抗干扰性能。
2. 负载控制系统：由高性能的变频器、制动器等组成，可调节电机负载，模拟各种实际工作负载条件。负载控制精度高，响应速度快，能满足动态负载测试需求。
3. 数据采集与分析单元：采用先进的数据采集卡与专业的分析软件，对噪声、转速、扭矩、振动等信号进行同步采集、处理与分析。具备强大的数据处理能力，可实时生成测试结果并进行可视化展示。
4. 操作控制台：集成人机交互界面，通过触摸屏实现对设备的操作控制、参数设置、数据查看等功能。操作控制台设计符合人体工程学原理，操作便捷舒适。
5. 机械支撑结构：设备整体采用坚固的机械支撑结构，保证设备在运行过程中的稳定性，减少外界振动对测试结果的影响。机械结构表面经过防锈、防腐处理，提高设备使用寿命。
操作步骤
1. 设备准备
◦ 检查设备外观是否有损坏，各部件连接是否牢固。
◦ 接通电源，打开设备总开关，等待设备自检完成。
◦ 根据测试需求，选择合适的麦克风，并安装在指定位置。
2. 参数设置
◦ 在操作控制台上进入参数设置界面。
◦ 设置电机类型、额定功率、额定转速、测试时间等基本参数。
◦ 根据测试要求，设置噪声测量范围、频率分析参数、负载调节模式等详细参数。
3. 电机安装与负载连接
◦ 将待测电机安装在设备的电机安装平台上，确保安装牢固，电机轴与负载轴同心。
◦ 使用合适的联轴器连接电机与负载装置。
4. 测试启动
◦ 确认所有设置与连接无误后，点击操作控制台上的 “启动测试” 按钮。
◦ 设备自动按照设置的参数启动电机，逐渐加载至设定负载，并开始采集噪声及其他相关参数数据。
5. 数据监测与记录

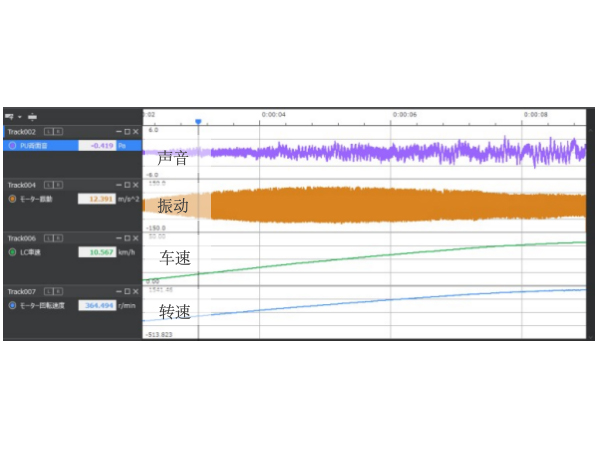

◦ 在测试过程中，操作人员可通过操作控制台实时监测电机的运行状态、噪声值、转速、扭矩、振动等参数。
◦ 设备自动记录测试过程中的所有数据，数据存储格式可在设置中选择。
6. 测试结束
◦ 当测试时间达到设定值或手动点击 “停止测试” 按钮后，设备停止电机运行，卸载负载。
◦ 进入数据管理界面，可对测试数据进行查看、分析、打印测试报告等操作。
维护与保养
1. 定期清洁：定期使用干净柔软的布擦拭设备表面，去除灰尘、油污等污染物。对于麦克风等敏感部件，使用专用的清洁工具进行清洁，避免损坏。
2. 检查连接部件：定期检查设备各部件之间的连接线缆、接头等是否松动、损坏，如有问题及时更换或修复。
3. 校准：建议每隔半年对设备进行一次校准，使用标准声源对噪声测量系统进行校准，确保测量精度。对于负载控制系统、转速扭矩测量系统等也应按照相应标准进行校准。
4. 环境维护：设备应放置在干燥、通风、温度适宜的环境中，避免阳光直射、潮湿、高温或低温环境。同时，应远离强电磁干扰源。
5. 软件更新：关注设备制造商发布的软件更新信息，及时对设备的数据采集与分析软件进行更新，以获取更好的功能与性能优化。
注意事项
1. 安全操作：在操作设备前，请仔细阅读本说明书，熟悉设备操作流程与注意事项。设备运行过程中，严禁触摸运转部件，避免发生人身伤害。
2. 避免过载：在设置负载参数时，请勿超过设备与电机的额定负载范围，以免损坏设备或电机。
3. 防止干扰：测试环境应尽量保持安静，避免周围有强噪声源或电磁干扰源影响测试结果。在测试过程中，不要在设备附近使用手机、对讲机等可能产生干扰的电子设备。
4. 正确使用麦克风：麦克风应避免碰撞、跌落，安装时应按照规定的位置与方向进行。在测试结束后，应及时将麦克风取下妥善保管。
5. 异常处理：若设备在运行过程中出现异常声音、冒烟、异味或故障报警等情况，应立即停止设备运行，并联系专业维修人员进行检查维修，切勿自行拆卸设备。
常见故障及排除方法
故障现象 | 可能原因 | 排除方法 |
设备无法开机 | 电源未接通或电源线损坏；设备总开关故障；内部电源模块故障 | 检查电源连接，更换损坏的电源线；检查并更换总开关；联系厂家维修内部电源模块 |
噪声测量数据异常 | 麦克风故障或连接不良；噪声采集系统受干扰；设备未校准 | 检查麦克风及连接线缆，更换故障麦克风；排查干扰源，采取屏蔽措施；对设备进行校准 |
负载无法调节 | 负载控制系统故障；变频器参数设置错误；制动器故障 | 联系厂家维修负载控制系统；检查并重新设置变频器参数；检查并维修制动器 |
数据采集中断 | 数据采集卡故障；软件异常；连接线缆松动 | 更换数据采集卡；重启软件或重新安装软件；检查并紧固连接线缆 |
设备运行时有异常振动 | 电机安装不牢固；负载不平衡；机械结构部件松动 | 重新紧固电机安装螺栓；检查并调整负载平衡；检查并紧固机械结构部件 |
售后服务
东莞德讯智控致力于为用户提供优质的售后服务。自设备购买之日起，我们提供 [1] 年的质保期，在质保期内，如设备出现质量问题，我们将免费进行维修或更换零部件。质保期外，我们仍将为用户提供技术支持与维修服务，仅收取合理的零部件费用与维修费用。我们拥有专业的售后团队，随时响应用户的服务需求，为用户解决设备使用过程中遇到的各种问题。如您在使用本设备过程中有任何疑问或需要帮助，请随时联系我们的客服热线：4007-675-010
